一、集裝箱概述
集裝箱在海運、陸運領域廣泛使用，全球的需求量巨大；集裝箱使用的特點是結實耐用，重復使用，密封性好，周期長。
1、 集裝箱分類：
集裝箱種類很多，分類方法多種多樣，有以下分類方法：有干貨集裝箱（DRY CONTAINER）、散貨集裝箱（BULK CONTAINER）、液體貨集裝箱、冷藏箱集裝箱及一些特種專用集裝箱。
2、 集裝箱材料
制造材料是指集裝箱主體部件（側壁、端壁、箱頂?shù)龋┎牧?，可分成三種：有鋼制裝箱、鋁合金集裝箱、玻璃鋼集裝箱，此外還有木集裝箱、不銹鋼集裝箱等。其中：鋼制集裝箱，用鋼材造成，優點是強度大，結構牢，焊接性高，水密性好，價格低廉；缺點是重量大、防腐性差； 鋁合金集裝箱，用鋁合金材料造成，優點是重量輕，外表美觀，防腐蝕，彈性好，加工方便以及加工費、修理費低，使用年限長；缺點是造價高，焊接性能差；玻璃鋼集裝箱，用玻璃鋼材料造成，優點是強度大，剛性好，內容積大，隔熱、防腐、耐化學性好，易清掃，修理簡便；缺點是重量大，易老化，擰螺栓處強度降低。
3、 國際標準集裝箱尺寸
現行的國際標準為第1系列共13種，其寬度均一樣（2438mm）、長度有四種（12192mm、9125mm、6058mm、2991mm）、高度有三種（2896mm、2591mm、2438mm）。
二、客戶介紹
隨著中國經濟的快速發展，集裝箱行業市場進入了高速的發展期，麥米電氣作為中國高端數字化焊接電源品牌之一，成功的打開了集裝箱行業焊接設備的應用市場，并且在集裝箱行業起到了領跑的作用。之前集裝箱行業主要依靠進口焊接設備。廣東佛山某機械集團有限公司是一家生產半掛車橋、卡車橋、工程橋、冷藏集裝箱產品的專業制造商。產品遠銷70多個國家和地區。
該集團此次新上一條自動化焊接（集裝箱）標箱生產線，全線采用機器人、焊接專機、人工組合的方式，焊接要求質量高，速度快，外觀成型好。
三、客戶產品介紹
1、 鋼制集裝箱組成
集裝箱由前強擋墻板、上下底板和左右側板等幾部分組成。
2、 集裝箱工藝制作流程
鋼制集裝箱焊接工藝流程示意圖
四、產品解決方案
1、 側板焊接工藝解決方案
1.1 工藝要求
側板的焊接材料為碳鋼電解板，防止板材腐蝕。材料的表面工藝處理會導致焊接電弧不穩定，導致焊縫成型差，飛濺量大。焊縫要求起弧段熔合好，收弧要熔透，焊接過程中焊縫成型余高在0.5mm，寬度在4mm。
1.2 解決方案
① 焊接設備：Artsen2 PM機型+專機
② 工藝：采用板對接的方式將1.6mm+2mm 拼焊，雙槍焊接，焊槍同向焊接工藝。
③焊接參數:焊接電流145～150A，電壓17.5～18V，焊絲直徑1.2實芯焊絲，材質為ER50—6，氣體為80%Ar+20%CO2，氣體流量8～10L/min，直流反接，干伸長12mm，焊接速度920mm/min。
1.3焊接效果
① 焊縫成型：單面焊接雙面成型，背面成型及熔透達到客戶要求；焊接穩定飛濺少。
② 焊接效率：焊接速度920m，雙槍焊接，效率高出一倍。
③可靠性：Artsen2 PM機型在客戶現場長期兩班輪換工作，機器工作時間達22小時，多臺齊焊，客戶反饋機器可靠性高。
2、底板與側板焊接工藝解決方案
2.1工藝要求
側板與底板焊接的工位為下波焊?？蛻糁安捎玫氖侵绷骱附庸に?，焊接飛濺多，要求改進工藝，控制熱輸入，降低飛濺量。
2.2解決方案
① 焊接設備： Artsen Plus 低飛濺機型+專機
② 焊接條件：1.6mm側板+4mm槽鋼，角接、拼焊
③ 焊接參數：焊接電流285A，電壓29V，焊絲直徑1.0實芯焊絲，材質為ER50—6，氣體為80%Ar+20%CO2，氣體流量5～10L/min，直流反接，干伸長15～20mm，焊接速度1000mm/min。
④ 焊接效果
使用Artsen plus500 機型，采用DD焊接短弧脈沖工藝,有效的控制熱輸入量，降低了焊接飛濺量；達到客戶驗收要求。
3、底板工藝解決方案
3.1 工藝要求
底板焊接工藝要求大熔深，長干伸長，低飛濺量，焊接電源與機器人高可靠性通訊。
3.2解決方案
① 焊接設備： Artsen2 PM機型+ABB機器人
② 焊接條件：1.6mm側板+4mm槽鋼，角接拼焊
③ 焊接參數：焊接電流290A，電壓27.5V，焊絲直徑1.2實芯焊絲，材質為ER50—6，氣體為80%Ar+20%CO2，氣體流量20L/min，直流反接，干伸長20～30mm，焊接速度1000mm/min。
④ 焊接效果

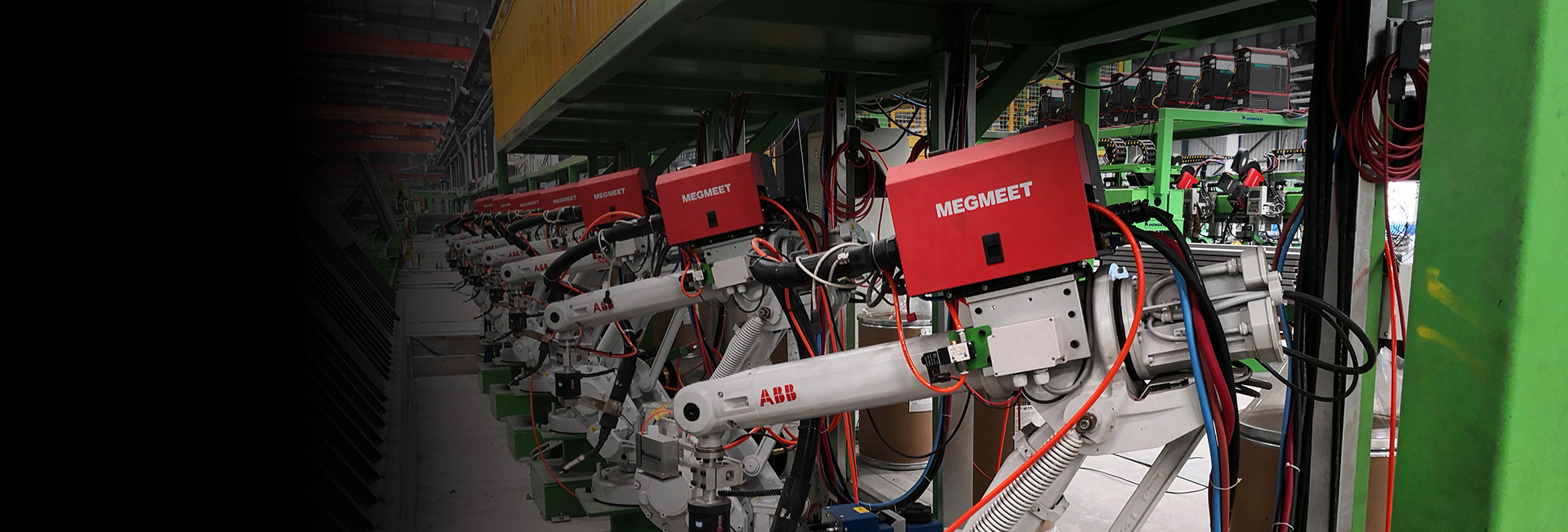

采用Arsen2 PM焊接電源+ABB機器人，有效降低了焊工的工作強度，焊機通過數字化工藝軟件控制，降低了焊接飛濺量；達到客戶驗收要求。
五、 總結
在整條產線中，采用了麥米電氣高端數字化焊接電源配套專機或機器人，大大的降低了人工焊接的強度，保證了產品焊接一致性，22小時不間斷工作提高了焊接效率，滿足市場對集裝箱的需求。
六、目前與麥米電氣電源通訊的廠家
在集裝箱行業麥米電氣的Ehave 500、Artsen系列產品已進入多個集裝箱行業企業。
麥米電氣嵌入式開發的通訊協議，可適配所有開放的機器人及專機廠家，完全滿足客戶的需求
| 協議號 |
合作方 |
應用層協議 |
| FAN |
發那科 |
DeviceNet |
| ABB |
ABB |
DeviceNet |
| CCA |
庫卡 |
DeviceNet |
| CLP |
卡洛普 |
DeviceNet |
| ESD |
埃斯頓 |
CanOpen |
| FOD |
發那科ODM |
DeviceNet |
| ANC |
安川 |
DeviceNet |
| GSD |
廣數 |
DeviceNet |
| FNE |
發那科 |
Ethernet/IP |
| FDE |
發那科ODM |
Ethernet/IP |
| ANG |
|
模擬口 |
