研磨機床應用方案
數控機床 研磨機床應用方案
MC200在研磨機床上的應用



一、系統概述

半自動雙盤研磨機主要用于研磨零件的平面和圓柱面，可以廣泛的用于油泵油嘴廠、柴油機廠、量具刃具廠、模具廠、儀表廠，用于研磨軸承滾柱、軸承套圈、銷軸、量規、密封環、閥體等零件。目前該機床大量應用于軸承廠軸承套圈端面的研磨加工。

二、控制要求

機床的動作要求：機床有上、下兩個研磨盤，用來進行零件的加工，要求獨立控制，可以分別進行點動、方向控制以及無級調速；機床有偏心輪盤，用來控制零件在加工的過程中進行自轉。

機床是立式結構，有一個懸臂，用來承載上研磨盤，其動作有擺入、擺出、放松、夾緊，以便于加工完畢的零件的裝卸。上研磨盤有上升、下降動作。機床還有幾個壓力控制，分別為初壓、主壓、精壓，這些動作通過液壓電磁閥控制，并且有一定的時序和定時要求。

該機床分為手動、自動和修整三種工作模式。手動模式是用來對機床進行調整以及進行單個零件加工；自動模式是在機床調整好了之后，進行批量生產；修整模式是在對磨損砂輪進行修復時使用。因?yàn)槭褂玫哪Ｊ郊皠?dòng)作較多，使用HMI來作為操作界面。

三、系統配置

1、設備清單

名稱

型號

數量

廠家

備注

PLC

MC200-2012BRA

1

麥格米特



觸摸屏

MT506S

1



上研磨盤變頻器

EV1000-4T0055P

1

麥格米特

使用制動電阻

下研磨盤變頻器

EV1000-4T0055P

1

麥格米特

使用制動電阻

偏心輪盤

EV1000-4T0022G

1

麥格米特

使用制動電阻



2、系統配置圖

EView

RS232/MODBU協議


RS485/自由口協議

機床控制以麥格米特MC200 PLC為核心，使用HMI做為操作界面，使用變頻器做為執行機構。

HMI通過RS232與PLC的COM0相連，使用MODBUS協議；而PLC通過COM1的RS485串行通訊口控制3臺變頻器。

程序上，變頻器的控制采用子程序調用方式。麥格米特PLC采用結構化編程模式：1個主程序，可最多支持64個子程序，而每個子程序允許16個參數調用。這樣整個程序可讀性好，結構清晰，由于同樣的功能可以反復調用子程序，不需要重復編程，程序大大簡化。

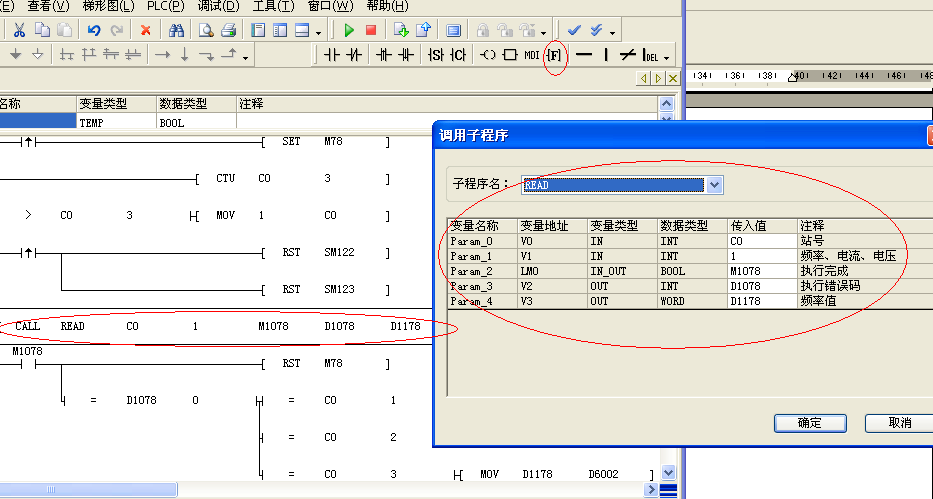

子程序調用如下圖：

CALL READ ( C0 1 M1078 D1078 D1178 )，

其中READ是子程序名，括號內為調用參數。C0表示站號：

CO=1，讀第一臺變頻器頻率；

C0=2，讀第二臺變頻器頻率；

C0=3，讀第三臺變頻器頻率。

M1078表示通訊完成標志，D1078表示通訊錯誤代碼，D1178為讀取的頻率。只要改變C0的值，就能讀取不同變頻器的頻率，非常方便。

四、總結

1、麥格米特MC200系列PLC性能穩定，運行可靠；

2、通過標配RS485網絡控制變頻器，降低了成本，安裝維護方便，系統抗干擾性好；

3、麥格米特PLC通過系統塊組態網絡，簡單快捷

4、麥格米特PLC提供的子程序功能大大縮短了開發調試周期，程序可讀性好。

5、麥格米特PLC的在線修改和調試功能，簡單方便，無步數限制，大大提高調試效率。
