張力控制解決方案
橡塑機械 張力控制解決方案
張力控制解決方案

一、張力控制解決方案

    在工業自動化領域，在一些帶狀和線狀類的產品，經常需要控制張力來達到生產要求，張力控制是指能夠持久地控制原料在設備上輸送時的張力的能力。



二、描述

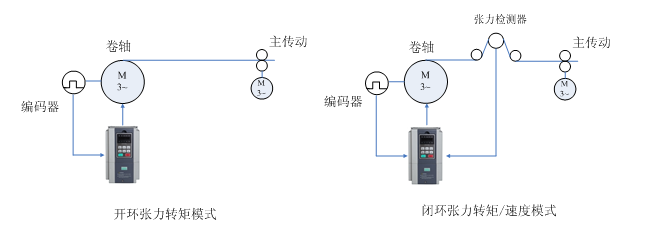

    張力控制機構可分為放卷機構，收卷機構，拉伸機構，松緊調節輥控制機構。按控制方法可分為開環張力轉矩模式、閉環張力轉矩模式、閉環張力速度模式。開環張力轉矩模式不需要張力檢測機構，通過調整電機的輸出轉矩來控制張力，適用于對張力精度要求不高的場合；閉環張力轉矩模式在開環張力轉矩模式的基礎上，增加了張力反饋機構，以此對輸出轉矩做PID調節，實現對張力的精確控制；閉環張力速度模式是以張力反饋信號為依據，調整運行頻率來間接的控制張力，其張力控制精度較高。

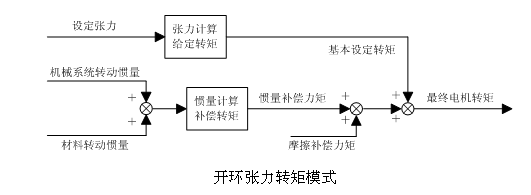

　　開環張力轉矩模式?jīng)]有張力反饋，變頻器靠控制輸出轉矩達到控制張力的目的。卷筒上線材或帶材的張力F、當前卷徑D和卷筒軸輸出轉矩T的關系為：T=F×D/2。用這種方式控制張力，對卷徑計算和力矩控制的精度要求較高。另外，由于沒有張力反饋，還要對系統慣量和摩擦力矩做一定的補償，以保證線材或帶材上的張力恒定。MV600T內置了豐富的卷徑計算模塊，支持多種卷徑計算模式，還集成了慣量補償以及摩擦力補償功能，用以支持開環張力轉矩模式的張力控制。

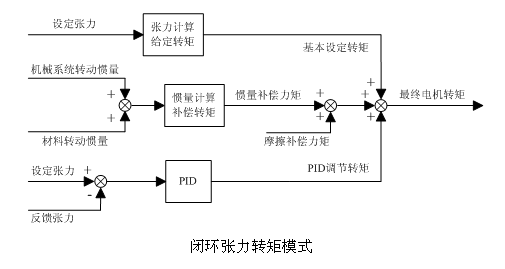

　　閉環張力轉矩模式需要張力檢測和反饋，是在開環張力轉矩模式的基礎上增加了PID轉矩微調，微調量由張力設定和張力反饋經PID調節得到。閉環張力轉矩模式由于較開環張力轉矩模式增加了反饋，因此系統魯棒性更高，性能更好，適用于需要對張力進行精確控制的場合。MV600T具有快速而準確的過程PID調節模塊，精度和動態響應能力出眾的矢量轉矩控制，滿足在閉環張力轉矩模式下對張力控制的苛刻要求。

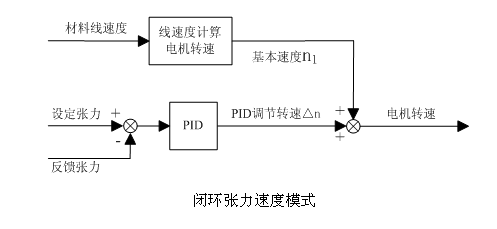

　　閉環張力速度模式也需要張力檢測和反饋，同時還需要材料的線速度信號。變頻器通過控制電機轉速來間接控制線材或帶材上的張力。這種模式對變頻器的PID調節能力和速度控制性能要求較高。由于MV600T具有性能良好的PID控制模塊和精準的速度控制能力，能輕松應對此種模式的張力控制應用場合，實現對張力的精確控制。


三、特點

    MV600T系列變頻驅動器在張力控制應用中的優勢：

  ● 優異的矢量控制性能，保證了轉矩和速度控制的穩態精度和動態響應能力，從而減小張力的波動。

    ● 豐富的卷徑計算模塊，支持通過線速度計算卷徑、模擬端口直接輸入卷徑信號、以及繞圈計算法計算卷徑。

    ● 支持慣量補償和摩擦力矩補償，能加強轉矩模式的張力控制精度。

    ● 功能強大的PID調節功能，適用于帶有張力反饋的張力控制系統，滿足較為苛刻的張力控制精度需求。

    ● 支持高速力矩補償，抵消系統摩擦力隨轉速變化的影響，使得張力恒定。

    ● 支持靈活的張力錐度設置。
