電動葫蘆應用方案
建筑起重機械 電動葫蘆應用方案
電動葫蘆應用方案

一、引言

隨著工程上需要越來越多快速定位的需求以及降低后續客戶適用維護的成本，變頻電動葫蘆比率正在迅速提高，MV300作為一款高性能矢量控制變頻器，其低頻力矩大，過載能力強，能夠很好的滿足電動葫蘆錐形電機的要求。

錐形電機轉子鐵芯外圓與定子鐵芯內圓呈圓錐形，通電時定子磁場對轉子有軸向拉力使轉子克服彈簧壓力產生軸向位移，使主動環與后端蓋離開，這時電動機便起動運轉，斷電時磁拉力消失，轉子在彈簧壓力作用下沿軸向相反方向移動，使制動環與后端蓋或風罩壓合，這時電動機處于制動狀態。 錐形電機的這種特點比較好的解決了起重機單獨控制報閘而產生的溜鉤風險。

二、麥米電氣解決方案

MV300的控制性能指標如下，對于錐形電機，同功率配比可以實現1Hz輕松起動。

MV300運行控制特性

控制方式

無PG磁通矢量控制，V/F控制，

最大輸出頻率

V/F控制 3000Hz，其他控制 650Hz

調速范圍

1:200（無PG磁通矢量控制）

速度控制精度

±0.2% （無PG磁通矢量控制）

速度波動

±0.3% （無PG磁通矢量控制）

轉矩響應

<10ms（無PG磁通矢量控制）

轉矩控制

無PG磁通矢量轉矩控制精度7.5%

起動轉矩

0.25Hz  150%（無PG磁通矢量控制）

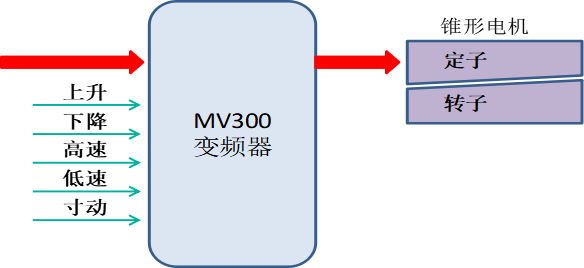

MV300內置輕載升速功能，在輕載（上升和下降）時能根據負載適時進行升速，以提高效率。另外，MV300可根據要求進行上限位，下限位的設置以及高低速的自動切換，使用非常方便。在MV300的平臺上，也可根據客戶需求開展客戶定制類的產品，能夠更好地適應電動葫蘆的要求。
