一、 CAN總線簡介
CAN是控制器局域網絡(Controller Area Network, CAN)的簡稱，是由德國BOSCH公司開發，并最終成為國際標準（ISO 11898），是國際上應用最廣泛的現場總線之一。CAN總線屬于串行通信協議，支持高安全等級的分布式實時控制場合，主要應用于汽車、航天、電子等領域，具有高可靠性、實時性及靈活度高的特性。
二、 充電系統網絡鏈路
充電系統的監控網絡鏈路有：監控中心-監控終端-充電機（或電池管理系統（BMS）、電動汽車等），如圖1所示。監控終端作為媒介，實現了監控中心與充電機及電動汽車的通信鏈路的建立。監控終端通過CAN網絡與充電機、BMS及電動汽車等相互通信，采集相關節點的數據信息并存儲，并將相關信息反饋給充電機。充電機根據相關信息從而實現電動汽車電池的智能充電。終端與監控中心之間是通過GPRS連接通信，終端將充電機、電池、電動汽車等相關數據傳回監控中心，監控中心實現對充電機的遠程控制和實時監控功能，記錄充電機的運行及故障情況。車主可以由監控中心查詢了解當前空閑的充電機位置，實現資源充分利用。

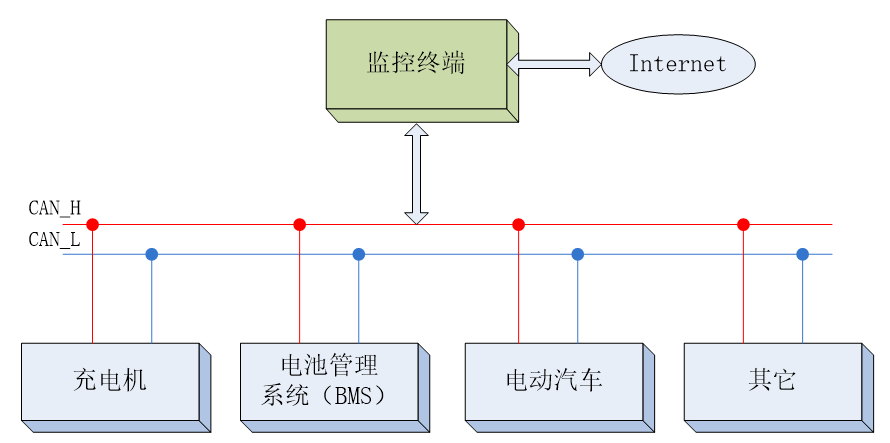

圖1 充電系統監控網絡鏈路圖
直流電源模塊作為充電機的“心臟”，其通過接收BMS下發的通訊指令實現電路控制、轉換，為汽車電池提供穩定的能量輸出。充電機設備由多臺直流電源模塊并聯時，多臺電源模塊通信均掛靠在CAN總線網絡上，其布線方式主要由手拉手型、T型分支連接和等長星型連接。
1、手拉手總線網絡
在充電樁體內部充電電源通信線纜由于分支存在一定的長度，以及分支長度的積累會造成總線上阻抗不連續，繼而產生信號反射的現象，所以最常用的是手拉手連接方式。如圖 2所示，為了保證通信的可靠性，起始端和末端的節點都需要加120Ω的終端電阻，不可只接一端或兩端均不接。

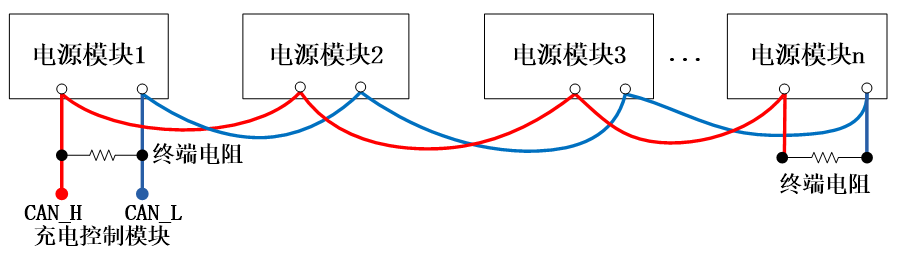

圖2 多電源模塊CAN總線手拉手型接線示意圖
2、T型總線網絡
在某些工業現場和軌道機車，由于整體線纜非常多，為方便維護需要使用接線排（也稱之為T型總線網絡），所以這種CAN總線上的多個電源模塊通訊節點分支不可避免，如圖3所示，但這個分支長度在最高波特率1M時最好小于30cm。

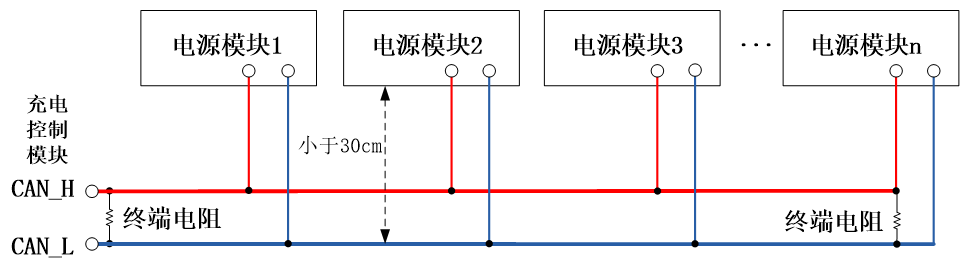

圖3 多電源模塊CAN總線T型接線示意圖
3、星型總線網絡
圖 4為多電源模塊CAN總線等長星型接法，通過適當調整每個電源模塊節點的終端電阻即可實現組網，其中R=N×60Ω（N為分支數量，R為每個分支的終端電阻），注意每個節點必須加終端電阻，不能在星型網絡的中心加任何電阻。而在現實應用中很多場合無法做到等長星型連接，這時需要使用CAN集線器來進行分支，如圖5所示，但這無疑又增加了設備成本。

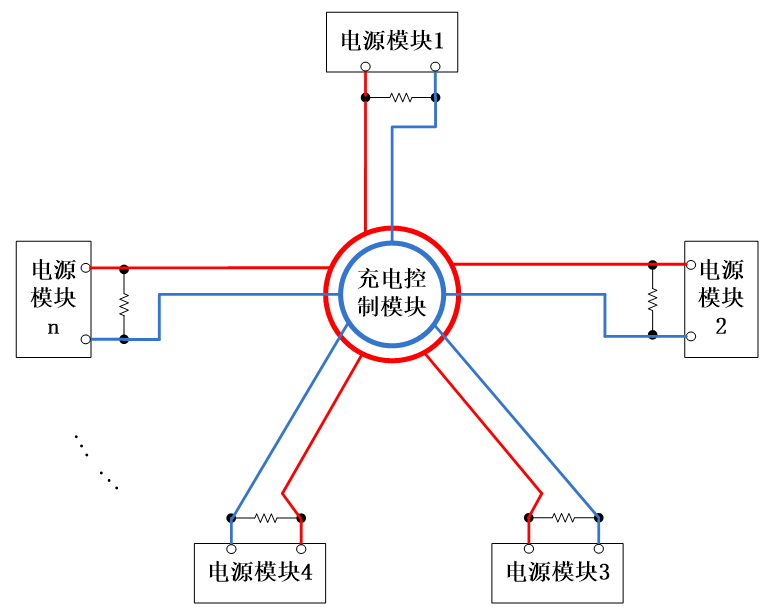

圖4多電源模塊CAN總線等長星型接法
圖5 使用集線器進行星型CAN分支接線示意圖
三、 CAN信號傳輸及信號狀態
發送過程： CAN控制器將CPU傳來的信號轉換為邏輯電平。CAN發射器接收邏輯電平之后，再將其轉換為差分電平輸出到CAN總線上。
接收過程： CAN接收器將CAN_H 和 CAN_L 線上傳來的差分電平轉換為邏輯電平輸出到CAN控制器，CAN控制器再把該邏輯電平轉化為相應的信號發送到CPU上。

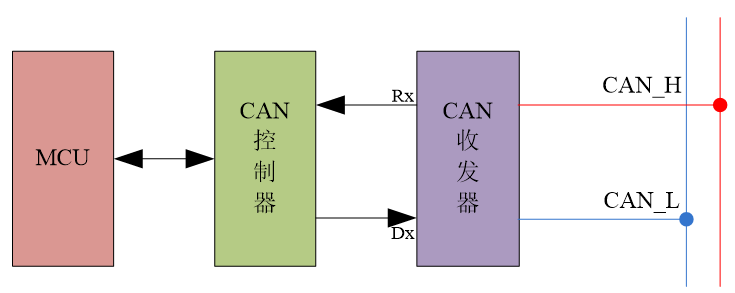

圖6 CAN信號傳輸路徑示意圖
CAN總線采用不歸零碼位填充技術，即CAN總線上的信號有兩種不同的信號狀態，分別是顯性的(邏輯0)和隱形(邏輯1)，信號每一次傳輸完后不需要返回到邏輯0(顯性)的電平。之所以把顯性電平定義為邏輯0，是因為CAN收發器芯片在收到顯性電平時，芯片會在Rx腳輸出低電平，即邏輯0，這樣就實現了CAN差分電平與TTL電平的轉換。
CAN信號在靜止狀態時，這兩條導線上有預先設定值，這個值大約為2.5V。在顯性狀態時，CAN_H線上的電壓值會升高1V，而CAN_L線上的電壓值會降低同樣值1V。于是在CAN驅動數據總線上，CAN_H線就處于激活狀態，其電壓不低于3.5V，而CAN_L線上的電壓值最多可降至1.5V。因此在隱性狀態時，CAN_H線與CAN_L線上的電壓差為0V，而在顯性狀態時，CAN_H線與CAN_L線上的電壓差不低于2V。

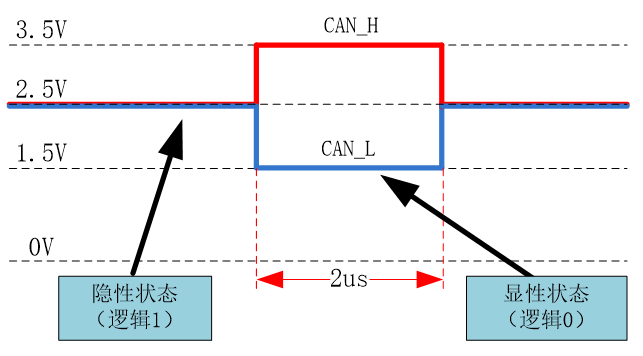

圖7 CAN信號狀態
四、 BMS與充電模塊信息交互
BMS根據當前車輛充電管理策略向充電模塊推送充電策略，主要包含預充電，恒流充電和恒壓充電三個階段。這三階段中，若監測電池異常故障或電池能量充滿，BMS則立即發出停止充電命令。待充電模塊處于停止狀態后，BMS則由停止充電命令改為發送握手命令。充電模塊接收到有效指令時，執行相應的充電參數響應，同時回復相應的有效報文。充電過程中，若充電模塊在一定時間內未收到來自BMS的有效報文時，充電模塊由運行狀態轉為待機狀態，直至接收到總線有效報文后恢復充電狀態。另如果充電過程中充電模塊檢測到任何外部故障時（如電網電壓異常），充電模塊進入停機保護模式，上報故障狀態信息，待外部故障消失后再根據BMS指令執行充電動作。
五、 CAN數據幀報文格式
CAN技術規范（Version2.0）包括2.0A和2.0B兩個版本。2.0A版本協議為11位標識符（標準幀），2.0B版本在兼容11位ID標識符的同時，向上擴展到29位ID標識符。圖8給出了CAN2.0A和CAN2.0B擴展幀數據格式?？梢钥闯觯渚善鹗加?、仲裁域、控制域、數據域和校驗域組成。其中，標識符位于仲裁場中，報文接收節點通過標識符進行報文濾波，數據域的長度為 0~8 個字節，這種短幀結構使得CANBUS實時性很高，特別適合汽車工業和工業控制應用。

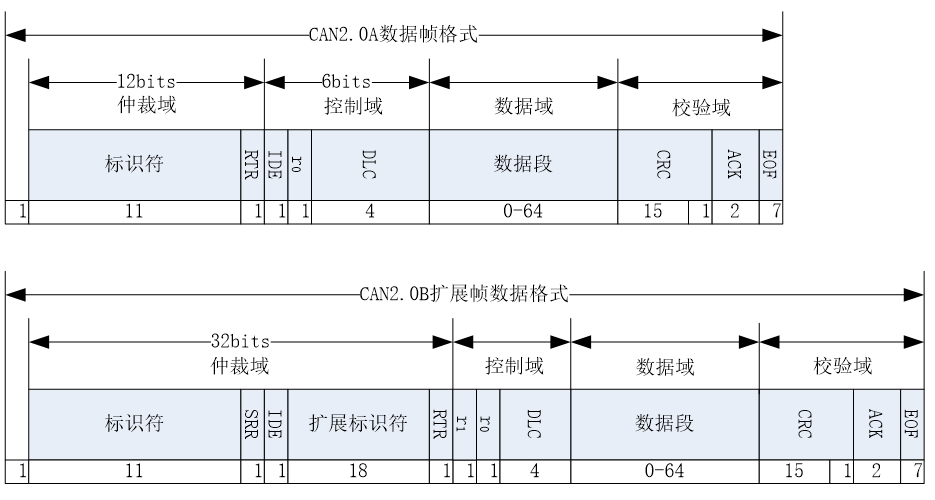

圖8 CAN2.0A和CAN2.0B報文格式
1、起始幀和結束幀
起始幀由單個顯性位（低電平）組成，總線空閑時，發送節點發送幀起始，其他接收節點同步于該幀起始位。
結束幀由7個連續的隱形位（高電平）組成。
2、仲裁域
只要總線空閑，總線上的任意一個節點均可發送報文。如果總線上有兩個或兩個以上的節點均開始發送報文，那么就會由仲裁域的標識符進行逐位仲裁的方式進行處理。
CAN總線控制器在發送數據的同時監控總線電平，若電平不同，則停止發送數據，若該位位于仲裁段，則退出總線競爭。如果位于其它段，則產生錯誤事件。
幀ID越小，優先級越高。由于標準幀的IDE位為顯性電平，擴展幀的IDE位為隱形電平，對于前11位ID相同的標準幀和擴展幀，標準幀優先級比擴展幀高。
3、控制域
控制段共6位，標準幀的控制段由擴展幀標志位IDE、保留位r0和數據長度代碼DLC組成；擴展幀控制段則由IDE、r1、r0和DLC組成。
4、數據域
一個數據域由0-8個字節組成，這種緊湊型結構使得CAN實時性很高，抗擾能力強。
5、校驗域
校驗域由CRC校驗值和ACK組成。CRC校驗值存放于CRC段，是由15位CRC值和1位CRC界定符組成。ACK由1位ACK槽和ACK界定符組成，當一個接收節點接收的幀起始到CRC段之間的內容沒發生錯誤時，它將在ACK槽發送一個顯性電平。
六、 現場通信故障常見問題剖析
-
終端電阻選取不合適
CAN總線兩端終端電阻阻值推薦使用120歐姆。
-
多機CAN線連接方式
多模塊并機時CAN線連接方式推薦“手拉手”方式，且每個電源模塊通信雙絞線與CAN總線線纜距離越短越好。
-
電源模塊地址沖突
同一CAN總線上的多機電源模塊地址必須獨立。當前主流廠家電源模塊地址可通過面板按鍵、撥碼和通信等方式進行設置。
-
通信線纜接觸松脫
電源模塊通信線纜與CAN總線接插件接觸牢靠穩定。
-
報文識別錯誤
電源模塊與充電樁通信協議不匹配，按照規定的通信協議調整。
-
通信報文丟失
電源模塊若在一定時間內連續未接收到有效報文時，電源模塊會進入待機保護模式，待接收到總線有效報文后電源模塊重新被激活。
