吹瓶機應用方案
食品藥品 吹瓶機應用方案
吹瓶機應用方案

一、概述

全自動吹瓶機主要用于制作各類聚烯烴中空容器。

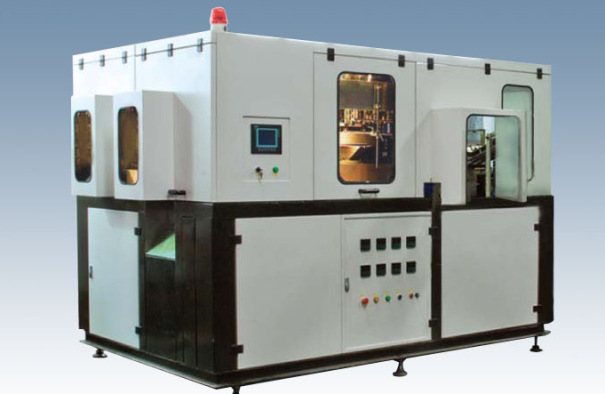

該系統采用MC100 PLC作為核心控制，設備名稱為直線型吹瓶機。直線型吹瓶機廣泛用于食品、飲料、化妝品、醫藥容器的生產，投資相比旋轉型吹瓶機小、實用性更高。



二、控制要求

2944395141403440314265

1、烘道和吹瓶平臺分開，彼此獨立；

2、通過通訊控制加熱；

3、要求達到一定的產量。



三、系統組成

本吹瓶機電控部分由三部分構成：監控、加熱和傳動。

設備采用MC100-3232BTA PLC做控制，采用MZ600-TT06SK10觸摸屏進行監控。加熱部分由廠家自主研發的可控硅調壓控制板構成。PLC通過MODBUS協議來控制調壓板電壓。 傳動由伺服驅動器以及一臺變頻器構成。

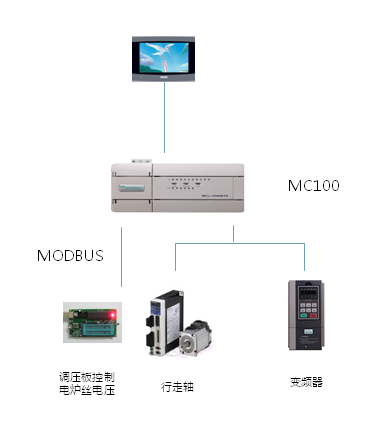

其系統圖如下：

5429815651403440314281

控制主要分為3部分：加熱、工位行走、吹瓶機構動作。

  1. 吹瓶控制

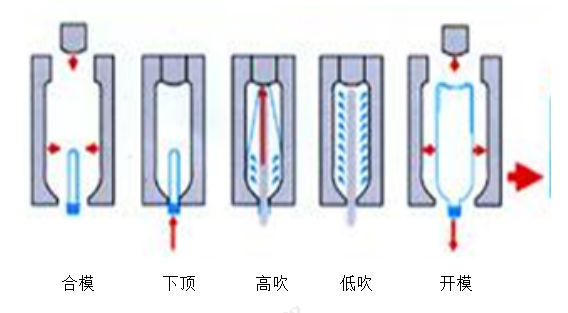

吹瓶工藝示意圖如下：本工藝流程屬于典型的時序控制



2、運動控制

MC100系列 PLC可控制2個伺服，最高脈沖頻率為100KHZ。同時可以接收6路高數脈沖輸入，最大頻率50KHZ。 支持絕對定位、相對定位、原點回歸、可變速脈沖等定位指令，滿足客戶一般的運動控制要求。在機械正常運行過程中，每次移動2個工位。通過相對定位指令來完成，移動完成后才開始合模和以下的工藝動作。

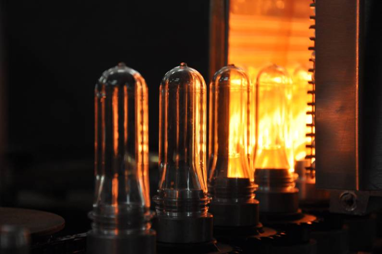

3、加熱控制

加熱通過調節調壓板的電爐絲電壓來控制加熱溫度，PLC通過MODBUS通訊發送調節閥值給調壓板。

18954484814034403145315924487911403440314281



四、總結

1、MC100系列PLC運動控制性能強，最多控制2軸，最高脈沖頻率可達100KHZ,運行可靠完全滿足客戶精度的要求；

2、通過標配的2個通訊串口，一個串口用來聯接觸摸屏、一個控制控壓板，即可節約成本，又具有很強的抗干擾性能；

3、MC100 PLC程序容量可以高達16K，基本指令只需0.3μs，完全滿足客戶復雜的邏輯時序控制要求。
