昆煙煙機應用方案
紡織印包 昆煙煙機應用方案
昆煙煙機應用方案

一、 改造背景

客戶昆明卷煙廠進行新廠搬遷及部分煙機設備改造,其中一臺意大利G.D electronic Ltd.產的硬合包裝機需要改造,該包裝機包括主機,干燥槽輸送帶,條盒機.其中主機主要是完成小包成型、小包封油的任務，干燥槽輸送帶完成小包干燥、傳送小包到條盒機的任務，條盒機實現條包成型、條包封油的功能。

本次改造是對干燥槽輸送帶電機的驅動器進行整改，該驅動器為整機設備供應商提供的一塊驅動板，該驅動器損壞時在市場上無法維修且較難買到，購買成本極高，且輸出諧波較大（因?yàn)轶w積小，分析是散熱存在問題而采用較低載頻導致）容易引起電機過熱損壞。改造意義較大，具有行業推廣意義。干燥槽輸送帶設備如下圖所示：

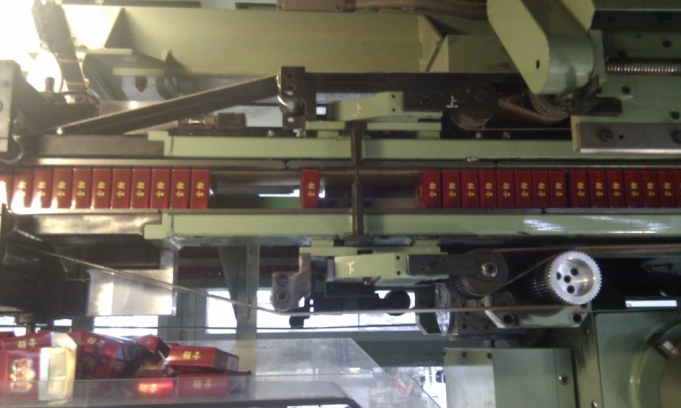

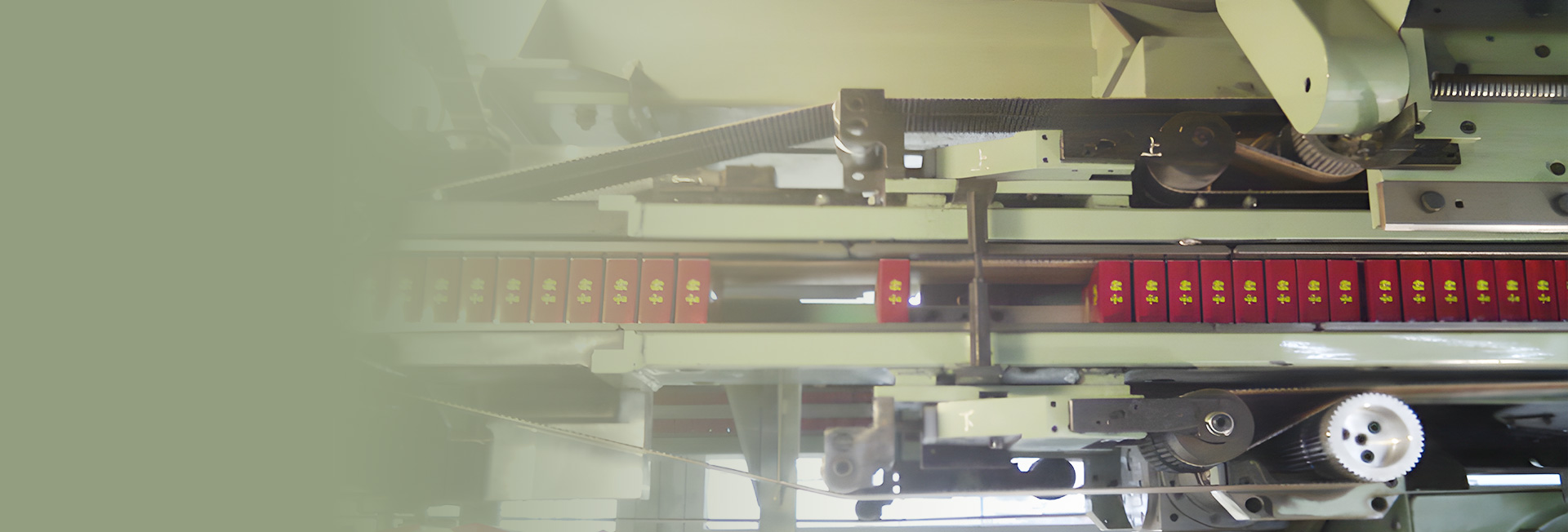

圖1 G.D硬盒包裝機干燥槽輸送帶設備

二、 改造目標

實現原有驅動器功能,即低頻輸出大力矩,；能跟隨主機（主機驅動為愛默生EV2000）同步,快速起停；盤車(方向盤手動調節主機)時,變頻器需判斷是否有煙包來而進行點動運行或停止。傳送帶到條盒機間有較長的緩沖帶，不需要進行協調。

三、 改造成果

實現原有驅動器以上改造目標功能，且比原驅動器輸出諧波小，設備以380包/分鐘的生產速度運行，電機溫度比改造前好很多。

四、 改造過程

1，驅動器選型

電機規格：P=2.1kW, U-rated=220V,I-rated=8.3A, fn=133.34Hz,N=4000rpm。

編碼器規格：旋變編碼器，線速為683。

根據電機與編碼器規格，選用我司MV600S-4T2.2進行改造（因?yàn)槲从玫轿恢每刂疲瑢?shí)際上用MV600G已經足夠）。通過更改電機參數組，可控制輸出電壓符合電機額定電壓要求。

2，功能實現及接線圖

低頻輸出大力矩：通過麥米電氣變頻器先進的算法模型程序，自整定出精確的電機參數，加上麥米電氣變頻器高性能的閉環矢量控制算法，可實現0頻200%轉矩輸出。

跟隨主機同步功能：MV600的運行信號通過主機驅動EV2000的運行中繼電器輸出控制，MV600速度給定信號由主機的開路集電極高速脈沖信號給定X8端子。為了實現快速跟隨，將MV600加減速時間盡量設短。

3，盤車功能的實現

當主機上出現異常需要人工慢速調節時，設備需要運行在盤車模式。此時，為了使傳送帶上煙包間隔保持均勻，以避免煙包傾倒導致后級條包機出現賭煙故障，傳送帶需要判斷是否有煙包加入而確定是否需要繼續運行，而此時，主機由人工手動盤車，MV600得不到速度指令。為了實現此功能，選用了MV600的點動功能，點動運行命令由盤車信號和煙包加入信號相與（繼電器串聯）后通過X4給定，點動運行頻率通過鍵盤設定，經實際盤車調整后確定。

4，參數設定

P0.00=1,P0.03=0;

P02.00=0011,P02.01=0,P02.02=1, P02.04=4,P02.13=2.9, P02.14=0.9, P02.15=133.34, P02.16=133.34,

P03.00=2.1,P03.01=220V,P03.02=8.3,P03.03=133.34,P03.04=4000;

P04.00=2,P04.04=2,P04.05=683,P04.09=011,P04.10=0033;

P05.08=5.00,P05.09=0.1,P05.10=70%

P08.00=1,P8.04=20,P8.05=15

P09.00=1, P09.02=42(禁止反轉，短接)，P09.03=3，P09.07=12，P09.11=73.0Khz

P11.16=1.0,P11.18=5Hz;

5,接線圖

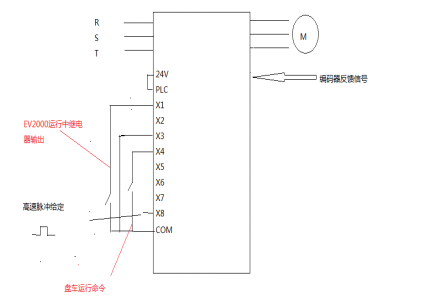

圖2 變頻器端子接線圖

五、 總結

通過此次改造，可突顯MV600的優越控制性能，為以后在煙草行業推廣打下了基礎。
