水箱拉絲機應用方案
金屬焊接與加工 水箱拉絲機應用方案
水箱拉絲機應用方案

一、 應用概況

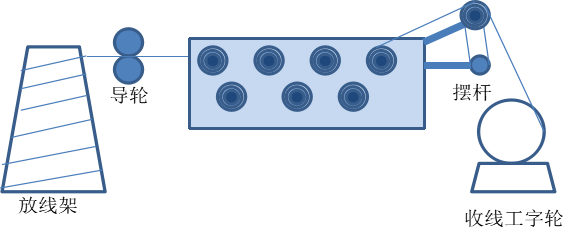

水箱拉絲機是將特種鋼絲逐級拔拉成滿足實際工藝需要的簾線絲。水箱式拉絲機是由多個拉拔頭組成的小型連續生產設備, 將拉拔頭置于水箱中，通過逐級拉拔，最后將鋼絲拉到所需的規格并用工字輪進行收線。工作示意圖如下：




二、應用需求

1、牽伸電機低頻力矩要大。在低頻點動穿線時，要有足夠力矩，響應速度快且平穩，且不允許有反轉現象的發生。

2、收線電機要保證無論在起停時，擺桿都處于設定位置，這要求變頻器要有快速響應能力。

3、MV300T變頻器對初始卷徑不敏感，這適應了開始收線時卷徑往往有誤差,或半卷啟動的情況。另外MV300T啟動時對擺桿位置無要求，這降低客戶開始穿線的工作量。

三、麥米電氣解決方案

現場系統共使用一臺MV300T-4T37和一臺MV300T-4T15麥米電氣張力專用變頻器實現傳動控制。37KW作為主牽引，速度由PLC給出，15KW作為收線變頻器，主速由37KW變頻器當前運行頻率經模擬量AO1輸出,到本機的AI1，作為本機的線速度輸入信號。再疊加擺桿的實時PID計算的速度作為最終速度。 MV300T張力專用變頻器對初始卷徑不敏感，這適應了開始收線時卷徑往往有誤差，或半卷啟動的情況。另外MV300T啟動時對擺桿位置無要求，降低了客戶開始穿線的工作量。
