一、車橋及焊接工藝
1.1 車橋種類及作用
汽車車橋（又稱車軸）通過懸架與車架（或承載式車身）相連接，其兩端安裝車輪。車橋的作用是承受汽車的載荷，維持汽車在道路上的正常行駛。車橋是汽車的關鍵部件之一，受力復雜。它不但承重和傳力，還承受巨大的動載荷和靜載荷所形成的彎矩和扭矩，為此要求車橋有足夠的強度、剛度和韌性。在車橋眾多焊縫中，橋殼與半軸套管的環縫焊接時關鍵，直接關系到汽車的行駛安全和乘客及司機人身安全。因此，保證焊接質量是十分重要的。
按使用功能劃分，車橋分為驅動橋、轉向橋、轉向驅動橋和支持橋四種，如圖1所示。驅動橋的作用將發動機傳出的驅動力傳給驅動車輪，實現降速增扭的作用，同時改變動力傳遞的方向。轉向橋利用轉向節的擺動使車輪偏轉一定的角度以實現汽車的轉向，同時承受車輪與車架之間的垂直載荷。轉向驅動橋具有轉向和驅動兩種功能。既具有一般驅動橋的基本部件，還具有轉向橋特有的主銷等。支持橋?qū)儆趶膭訕?，即無轉向又無驅動功能的橋。

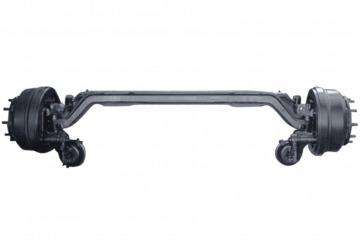

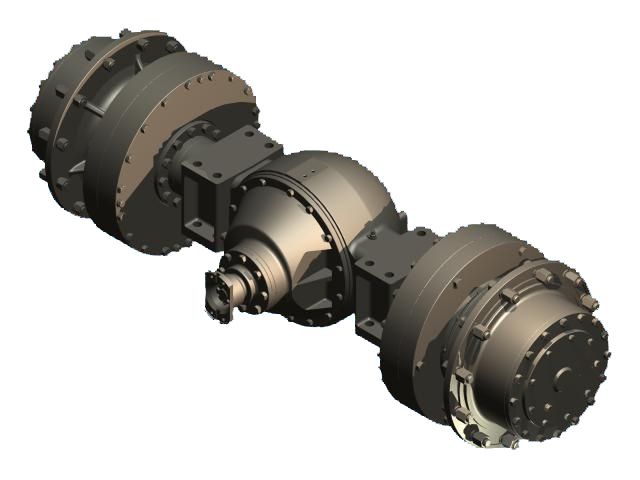

a. 驅動橋 b. 轉向橋

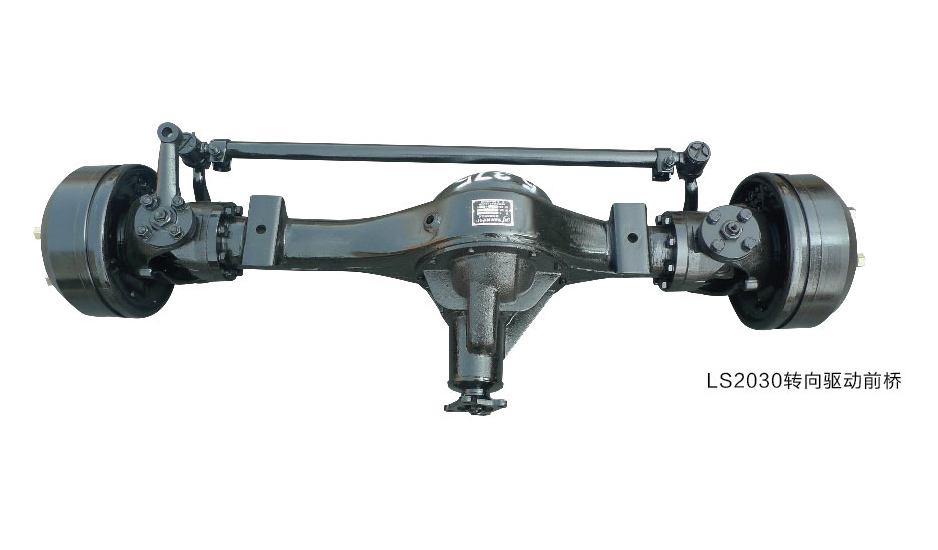

c. 轉向驅動橋 d. 支持橋
圖1 汽車車橋分類
1.2 車橋焊接工藝流程
驅動橋是汽車的關鍵部件之一，其焊接質量的好壞關系到汽車的安全性問題。它不但要承重和傳力，還要承受由動載荷和靜載荷所引起的較大的彎矩和扭矩，為此要求后橋具有足夠的強度、剛度和韌性，這就對后橋的焊接質量提出了很高的要求。汽車后橋由半橋殼、固定盤、后蓋、法蘭盤、半軸套管及雜件等幾部分焊接而成，如圖2所示。其焊接工序如下：

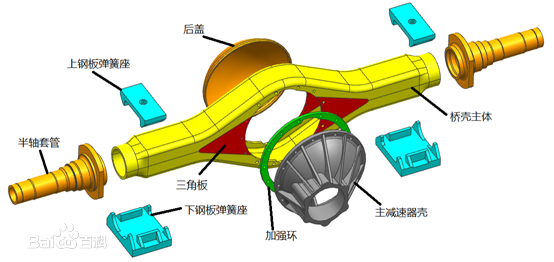

圖2 汽車驅動橋部件組成
二、 橋管與軸頭組焊的焊接工藝
2.1 部件工藝要求
在橋殼眾多焊縫中，變形軸管與橋殼的兩條環焊縫尤其關鍵，它與驅動橋殼形成一體，使左右驅動車輪的軸向相對位置固定，一起支承車架及其上的各總成質量，同時在汽車行駛時承受由車輪傳來的路面反作用力和力矩，并經懸架傳給車架。使用臥式氣動夾緊工裝，軸頭與橋管夾緊后，中心不得有傾斜現象；焊縫要求，無未熔合、裂紋、氣孔等缺陷，滿足熔深和疲勞韌性要求。
2.2 解決方案
2.2.1 母材材質及坡口形狀
目前汽車車橋所用材料多為低碳鋼系列，以20鋼為主，其C和其它提高淬透性的合金元素含量較少，淬硬相比較少，冷裂傾向較小，焊接性好。

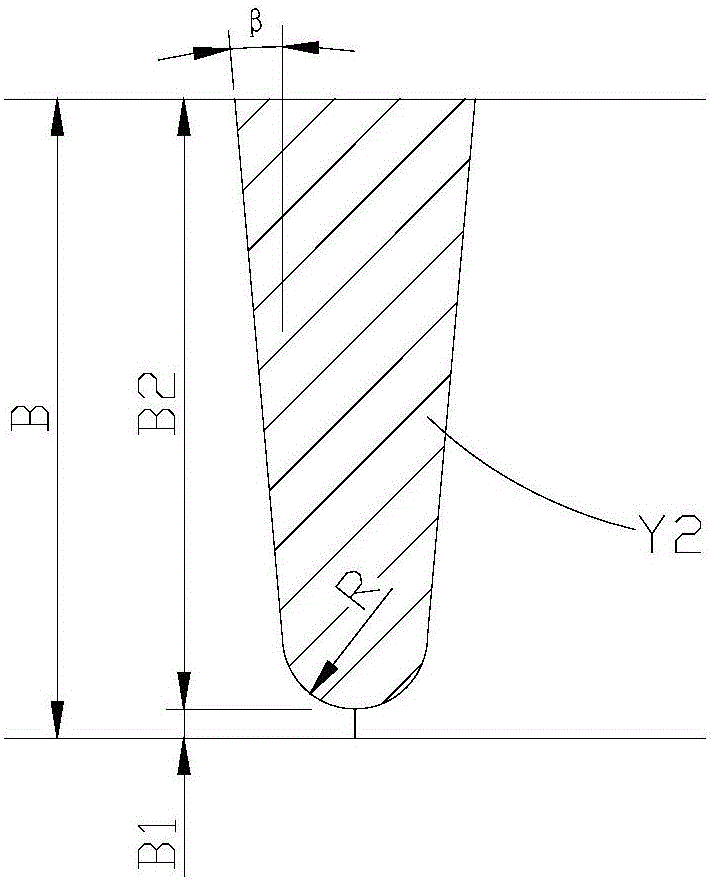

軸管的厚度在7-15毫米左右，對接焊縫坡口采用窄間隙坡口形式，減少焊縫金屬的填充量，提高焊縫組織的晶粒度和焊接效率。坡口形式如圖3所示。β角度在3度左右，R在8毫米左右。

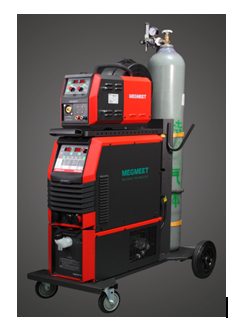

圖3 焊縫坡口形狀 圖4 Artsen PM系列焊機
2.2.2 采用麥米電氣Artsen PM 500F逆變數字焊機和環縫專機設備。
Artsen PM系列焊機是面向?qū)I(yè)用戶設計的全數字IGBT逆變CO2/MAG/MIG多功能焊接電源，脈沖焊接的各階段參數，根據不同的工況進行微調，可獲得更優的焊接質量，高速全數字控制，監控熔滴過渡的每一個階段，精確實現“一脈一滴”，從而獲得穩定幾乎無飛濺的焊接。焊機如圖4所示。
車橋軸頭雙環縫自動焊接設備，安裝兩把焊槍，并同時焊接。PLC控制，自動實現擺動，提升和跟蹤功能。帶有自動夾緊功能，保證工件安裝尺寸。專機圖片如圖4所示。

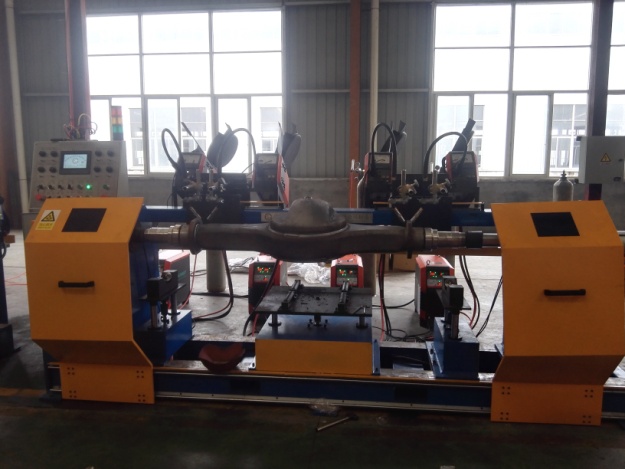

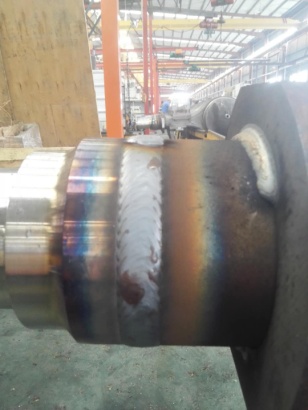

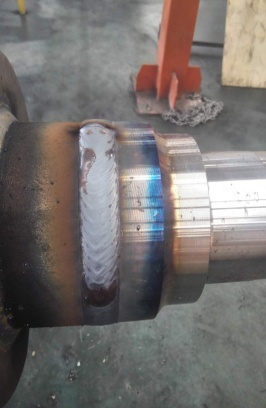

圖5 車橋軸頭雙環縫自動焊接專機 圖6 車軸軸頭環焊縫
產品焊接工藝參數：焊接層數3層，電流范圍240-270A，電壓25-28V，焊接速度0.5M/Min，焊絲直徑1.2，保護氣體80%氬氣和20%二氧化碳，焊絲型號ER50-6。焊縫照片如圖6所示。
2.3 效果對比
麥米電氣Artsen PM系列焊機可實現與機器人、專機配合，通過模擬或者數字兩種通訊方式，實現焊接控制。滿足其自動化要求。焊縫表面及周邊沒有飛濺顆粒，焊后工件表面不用清理。焊縫探傷檢測，合格率99%。疲勞韌性滿足客戶要求。
三、軸座與軸的焊接工藝
3.1 工藝要求
焊縫高度8mm；焊縫均勻，無裂紋、氣孔、夾渣、咬邊等缺陷；預熱溫度150—200℃；熔深大于0.5mm，焊縫洛氏硬度小于78HB，熱影響區洛氏硬度小于83HB。焊接工序質量參數：電流260—300，電壓28—31，焊絲直徑1.2，材質為ER70S—6，80%氬氣和20%二氧化碳混合氣體，氣體流量18—25L/Min，直流反接，干伸長15—20mm。工件焊接位置，如圖7所示。

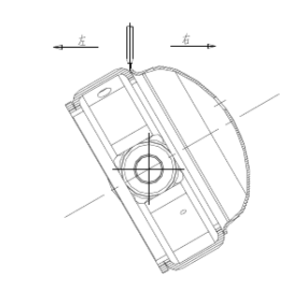

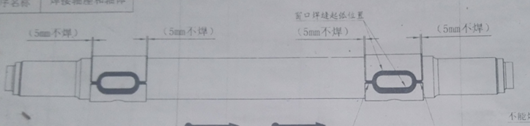

圖7 軸座與軸焊接位置圖
3.2 解決方案
客戶早先使用的焊機是晶閘管焊機，電流類型是直流，電流在260時，飛濺大，工件表面有大顆粒飛濺物，焊后需要清理。現采用麥米電氣Artsen PM 500F焊機，利用脈沖模式，實現焊接過程中無飛濺焊接?，F(xiàn)場焊接圖，如圖8所示。

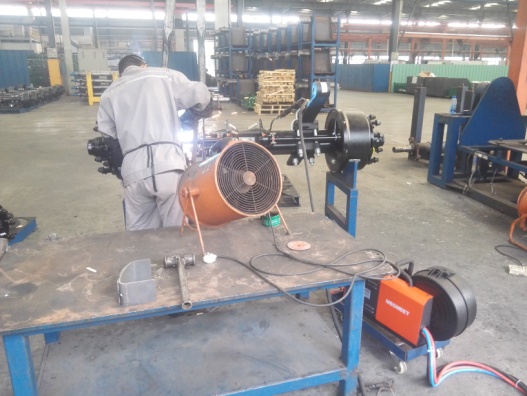

圖8 軸座與軸焊接現場
3.3 效果對比
與之前的直流焊機對比，飛濺量減少了80%以上，整體焊接效率提高30%。減少打磨的勞動強度。焊縫合格率在98%以上。
四、車橋加強環及橋殼蓋焊接
4.1 工藝要求
在橋殼眾多焊縫中，變形軸管與橋殼的兩條環焊縫尤其關鍵，它與驅動橋殼形成一體，使左右驅動車輪的軸向相對位置固定，一起支承車架及其上的各總成質量，同時在汽車行駛時承受由車輪傳來的路面反作用力和力矩，并經懸架傳給車架。使用臥式氣動夾緊工裝，軸頭與橋管夾緊后，中心不得有傾斜現象；焊縫要求，無未熔合、裂紋、氣孔等缺陷，滿足熔深和疲勞韌性要求。
4.2 解決方案
在橋殼焊接作業中，橋殼后蓋先點焊固定，然后通過變位機帶動橋殼后蓋圓周旋轉，變位機傾斜45度，焊槍居中。從工藝角度分析，產生缺陷主要有以下幾個方面：1）焊接參數不合理，電流電壓過低，導致未熔合或者熔深不足；2）焊接速度過快，熱輸入過小，導致未熔合或者熔深不足；3）橋殼蓋在進行裝配后蓋外圓與中間定位孔同軸度不好，導致焊槍偏離焊縫，產生一邊未熔合或者熔深不足的缺陷。橋殼蓋焊接示意圖，如圖9所示。

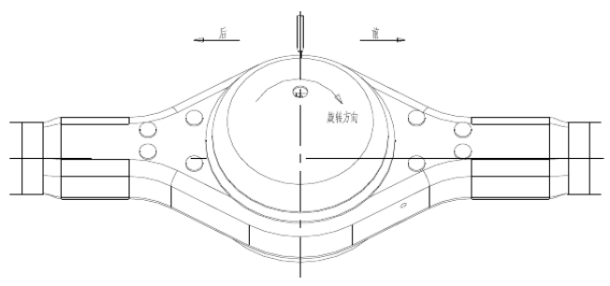

圖9 橋殼焊接示意圖
根據客戶工藝需求，此焊縫焊接采用麥米電氣Artsen CM 500直流焊機。該系列產品搭載“特殊能量控制的短路過渡”控制工藝，該工藝通過實時控制焊接電流和電壓，調節熔滴過渡特性和熔滴形狀，從而改善焊縫成型，提高焊接速度，減小焊接飛濺。

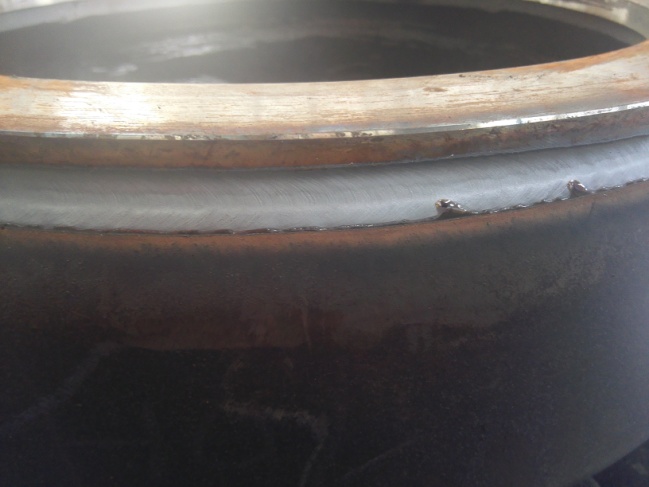

圖10 客戶現場橋殼焊接照片
焊接工藝為，焊接電流300—320，電壓29—32，焊絲直徑1.2，材質為ER70S—6，80%氬氣和20%二氧化碳混合氣體，氣體流量18—25L/Min，直流反接，干伸長15—20mm，焊接速度420mm/min。
4.3 效果對比
Artsen CM 500焊機，比普通焊機提供更穩定的焊接電流電壓輸出，電弧的穩定性和抗干擾性更強。在焊接碳鋼中厚板時，能夠?qū)崿F(xiàn)飛濺量較低，熔深較深的焊接。能夠與機器人或者專機配套。產品的合格率在99%以上。
五、車橋凸縫盤焊接
5.1 工藝要求
車軸上的兩個固定環，四條環角焊縫同時起弧焊接。要求熔深大于2mm，焊腳尺寸大于10mm，焊縫平整光滑，無咬邊、裂紋、氣孔、未焊透等缺陷。固定環的自動焊采用Artsen Plus 500P系列焊機，4槍同時焊接設備。具有快速到位、自動調節的功能。該專機如圖11所示。
圖11 四槍環縫焊接設備
5.2 解決方案
麥米電氣Artsen Plus系列焊機具有電弧挺度高、指向性好、焊接電弧穩定、抗干擾能 力強等特點；可實現多槍同時焊接，解決了以往多槍同時焊接時發生干擾問題。電弧壓力提高，焊接熔深比普通脈沖熔深大。焊縫成型及熔深尺寸如圖12所示。該系列電源還具有熔滴尺寸均勻，弧長短而穩定，熔池擾動低，氣孔概率小等特點。圖13對比了該電弧與普通電弧的區別。此外該系列電源大幅降低對焊接外件的損耗，延長了導電嘴的使用壽命，由原來的一天換一次，提高到3天換一次；噴嘴清理的次數也由原來的半天清理一次，提高到現在2天清理一次。

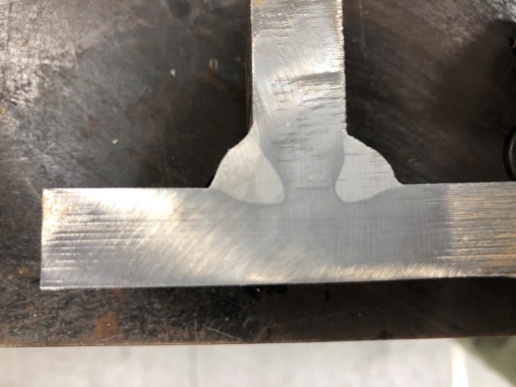

圖12 焊縫成型及熔深尺寸
a. 普通脈沖 b. 短弧脈沖
圖13 Artsen Plus焊機短弧脈沖與普通脈沖對比
5.3 效果對比
該四槍專機系統，采用了麥米電氣Artsen Plus焊機，不僅解決多槍干擾問題，而且給客戶生產提高了效率，減少了易損件的損耗。導電嘴和噴嘴等物品的損耗量降低3到4倍，焊縫的合格率幾乎達到100%。
六、總結
采用上述麥格米特焊機和焊接設備，使汽車后橋的生產批量增加，焊接質量大大提高；不僅改善了工人的作業環境，而且降低了工人勞動強度，節約能源，減少材料消耗，降低生產成本。麥格米特一直致力于不斷滿足與超越客戶的期望，不斷加大對研發的投入和持續創新，提供盡善盡美的技術和產品，為客戶提供最佳解決方案。
